高精密CNC並列式虎鉗

極致產能方案｜CNC 臥式/立式加工批量夾持｜模組化夾具系統 🎦VIDEO

多工位加工 | CNC高效率量產夾具首選

當生產目標是「單次循環加工最大化」時，HRV 多件夾持系統是您的唯一選擇。HRV 徹底打破空間限制，能在有限的工作檯面上排列多組工件，特別適合小型零件的大量生產，是實現 CNC 自動化與無人化加工的基礎。

1. HRV高精密 CNC並列式虎鉗是一種多功能性、高度靈活變化的機械式虎鉗。
2. 整台虎鉗材料為高級工具鋼 (Tool Steel) 製成，經過 HRC60° 熱處理後再精密研磨，以確保虎鉗的高精度及延長此虎鉗的耐用年限。

3. 虎鉗本台含特殊齒結構設計，無論工件是什麼形狀，例如: 方形、圓形、圓柱形或任何不規則形狀，皆可被快速定位。

4. 應用範圍：適用於各式臥式機台、立式機台和四軸數控加工中心和平面磨床...等。

5. 目標產業：適合 3C 電子零件、自行車零組件、汽機車小五金等需要「一次夾 4 件以上」的產業鏈。
6. 針對零件代工製造廠，HRV 能協助工廠在不增加機台數的情況下，透過夾具升級直接提升 100% 以上的單機產出。

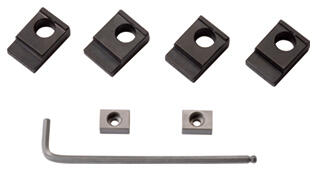

標準配件:

2個定位鍵
4個壓板
1個扳手

夾持工件範例:

1. 可在同一時間將大量方形加工件夾緊，充分利用機械工作平台，強力發揮工作效率

2. 搭配選購配件‘V形爪’即可輕易將圓錐形加工件夾緊

3. 可同時多台組合使用，將一對或二對大型加工件順利夾緊

4. 可依照工件夾持的不同需求，用特殊爪將不規則形狀加工件順利夾緊

5. 適用於第四軸加工

單一方向夾持虎鉗

型號: HRV-50, 75, 100 (FD)

規格表(材質: 高級工具鋼｜硬度: HRC 56-60)

單位: mm

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	P	夾持力 (kgf)	重量 (kg)
HRV-5030-FD	50	300	66	75±0.01	25	50	70	80/100	18	10	30	14	24	1.5	1000	7
HRV-5040-FD	50	400	66	75±0.01	25	50	80	80/100	18	10	40	14	24	1.5	1000	9
HRV-5050-FD	50	500	66	75±0.01	25	50	90	80/100	18	10	50	14	24	1.5	1000	10
HRV-5060-FD	50	600	66	75±0.01	25	50	100	80/100	18	10	60	14	24	1.5	1000	11
HRV-5070-FD	50	700	66	75±0.01	25	50	110	80/100	18	10	70	14	24	1.5	1000	12
HRV-7543-FD	75	430	84	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	20
HRV-7553-FD	75	530	84	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	25.5
HRV-7563-FD	75	630	84	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	31
HRV-7573-FD	75	730	84	115±0.01	40	75	65	100	18	17	115	14	40	2	2000	33.5
HRV-10055-FD	100	550	106	125±0.01	50	75	75	100	18	17	125	14	60	2.5	2700	40
HRV-10065-FD	100	650	106	125±0.01	50	75	125	100	18	17	75	14	60	2.5	2700	51
HRV-10075-FD	100	750	106	125±0.01	50	75	125	100	18	17	75	14	60	2.5	2700	55

複合方向夾持

型號: HRV-50, 75, 100 (MD)

規格表(材質: 高級工具鋼｜硬度: HRC 56-60)

單位: mm

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	P	夾持力 (kgf)	重量 (kg)
HRV-5030-MD	50	300	59	75±0.01	25	50	70	80/100	18	10	30	14	24	1.5	1000	5.3
HRV-5040-MD	50	400	59	75±0.01	25	50	80	80/100	18	10	40	14	24	1.5	1000	6.1
HRV-5050-MD	50	500	59	75±0.01	25	50	90	80/100	18	10	50	14	24	1.5	1000	7.1
HRV-5060-MD	50	600	59	75±0.01	25	50	100	80/100	18	10	60	14	24	1.5	1000	8.1
HRV-5070-MD	50	700	59	75±0.01	25	50	110	80/100	18	10	70	14	24	1.5	1000	9.1
HRV-7543-MD	75	430	73	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	21
HRV-7553-MD	75	530	73	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	23.3
HRV-7563-MD	75	630	73	115±0.01	40	75	115	100	18	17	65	14	40	2	2000	26.3
HRV-7573-MD	75	730	73	115±0.01	40	75	65	100	18	17	115	14	40	2	2000	29.3
HRV-10055-MD	100	550	99	125±0.01	50	75	75	100	18	17	125	14	60	2.5	2700	40
HRV-10065-MD	100	650	99	125±0.01	50	75	125	100	18	17	75	14	60	2.5	2700	44.6
HRV-10075-MD	100	750	99	125±0.01	50	75	125	100	18	17	75	14	60	2.5	2700	49.6

單一方向夾持

型號: HRV-50, 75, 100 (FD)

單一方向夾持
零組件明細:

本台

單位: mm

型號	A	B	C
HRV-50A30	50	50	300
HRV-50A40	50	50	400
HRV-50A50	50	50	500
HRV-50A60	50	50	600
HRV-50A70	50	50	700
HRV-75A43	75	75	430
HRV-75A53	75	75	530
HRV-75A63	75	75	630
HRV-75A73	75	75	730
HRV-100A55	100	75	550
HRV-100A65	100	75	650
HRV-100A75	100	75	750

固定塊
型號 A B C D
HRV-50B 48 35 25 8
HRV-75B 73 42 40 8
HRV-100B 98 60 50 8
楔型塊
型號 A B C
HRV-50D 48 26 21
HRV-75D 72 42 36
HRV-100D 98 50 45
單邊斜角固定塊
型號 A B C
HRV-50C 48 27 25
HRV-75C 72 30 40
HRV-100C 98 35 50
單邊斜角移動塊
型號 A B C
HRV-50E 48 13 25
HRV-75E 73 12 40
HRV-100E 98 21 50

型號	A	B	C	D
HRV-50B	48	35	25	8
HRV-75B	73	42	40	8
HRV-100B	98	60	50	8

型號	A	B	C
HRV-50D	48	26	21
HRV-75D	72	42	36
HRV-100D	98	50	45

型號	A	B	C
HRV-50C	48	27	25
HRV-75C	72	30	40
HRV-100C	98	35	50

型號	A	B	C
HRV-50E	48	13	25
HRV-75E	73	12	40
HRV-100E	98	21	50

單一方向

工件最大夾持距離

型號
HRV-5030-FD	199	66	22	─
HRV-5040-FD	299	116	55	25
HRV-5050-FD	399	166	89	50
HRV-5060-FD	499	216	122	75
HRV-5070-FD	599	266	155	100
HRV-7543-FD	304	110	45	─
HRV-7553-FD	404	160	78	36
HRV-7563-FD	504	210	112	60
HRV-7573-FD	604	260	145	88
HRV-10055-FD	384	139	57	─
HRV-10065-FD	484	189	91	41
HRV-10075-FD	584	239	124	66

複合方向夾持

型號: HRV-50,70,100(MD)

複合方向夾持
零組件明細

本台

單位: mm

型號	A	B	C
HRV-50A30	50	50	300
HRV-50A40	50	50	400
HRV-50A50	50	50	500
HRV-50A60	50	50	600
HRV-50A70	50	50	700
HRV-75A43	75	75	430
HRV-75A53	75	75	530
HRV-75A63	75	75	630
HRV-75A73	75	75	730
HRV-100A55	100	75	550
HRV-100A65	100	75	650
HRV-100A75	100	75	750

固定塊
型號 A B C D
HRV-50B 48 35 25 8
HRV-75B 73 42 40 8
HRV-100B 98 60 50 8
固定塊
型號 A B C D
HRV-50B1 48 35 25 8
HRV-75B1 73 42 40 8
HRV-100B1 98 60 50 8
楔型塊
型號 A B C
HRV-50D 48 26 21
HRV-75D 72 42 36
HRV-100D 98 50 45
單邊斜角固定塊
型號 A B C
HRV-50C1 48 20 25
HRV-75C1 72 20 40
HRV-100C1 98 21 50
單邊斜角移動塊
型號 A B C
HRV-50E 48 13 25
HRV-75E 73 12 40
HRV-100E 98 21 50

型號	A	B	C	D
HRV-50B	48	35	25	8
HRV-75B	73	42	40	8
HRV-100B	98	60	50	8

型號	A	B	C	D
HRV-50B1	48	35	25	8
HRV-75B1	73	42	40	8
HRV-100B1	98	60	50	8

型號	A	B	C
HRV-50D	48	26	21
HRV-75D	72	42	36
HRV-100D	98	50	45

型號	A	B	C
HRV-50C1	48	20	25
HRV-75C1	72	20	40
HRV-100C1	98	21	50

型號	A	B	C
HRV-50E	48	13	25
HRV-75E	73	12	40
HRV-100E	98	21	50

複合方向

工件最大夾持距離

型號
HRV-5030-MD	206	85	37	—
HRV-5040-MD	306	135	70	44
HRV-5050-MD	406	185	104	69
HRV-5060-MD	506	235	137	94
HRV-5070-MD	606	285	170	119
HRV-7543-MD	315	136	66	59
HRV-7553-MD	415	186	100	64
HRV-7563-MD	515	236	133	89
HRV-7573-MD	615	286	166	114
HRV-10055-MD	391	165	77	43
HRV-10065-MD	491	215	110	68
HRV-10075-MD	591	265	144	93

選購配件:

V型爪 (固定爪用)
單位: mm
型號 A B C D
HRV-50-VJ 48 25 21 8
HRV-75-VJ 73 40 32 8
HRV-100-VJ 98 50 44 8
固定型爪(移動爪用)
單位: mm
型號 A B C
HRV-50-FMJ 48 25 18
HRV-75-FMJ 73 40 20
HRV-100-FMJ 98 50 20
移動軟爪
單位: mm
型號 A B C
HRV-50-MSJ 48 25 28
HRV-75-MSJ 73 40 30
HRV-100-MSJ 98 50 29
固定型爪(固定爪用)
單位: mm
型號 A B C D
HRV-50-FFJ 48 25 16 8
HRV-75-FFJ 73 40 19 8
HRV-100-FFJ 98 50 19 8

型號	A	B	C	D
HRV-50-VJ	48	25	21	8
HRV-75-VJ	73	40	32	8
HRV-100-VJ	98	50	44	8

型號	A	B	C
HRV-50-FMJ	48	25	18
HRV-75-FMJ	73	40	20
HRV-100-FMJ	98	50	20

型號	A	B	C
HRV-50-MSJ	48	25	28
HRV-75-MSJ	73	40	30
HRV-100-MSJ	98	50	29

型號	A	B	C	D
HRV-50-FFJ	48	25	16	8
HRV-75-FFJ	73	40	19	8
HRV-100-FFJ	98	50	19	8

工件墊塊

單位: mm

型號	A	B	C	D	H	K
SB-50A	47.5	3	24	7	17	13
SB-50B		5			20
SB-50C		5			22
SB-75A	72	3	40	7	25	20
SB-75B		5			30
SB-75C		5			35
SB-75D		5			37
SB-100A	97.5	5	60	7	35	25
SB-100B		5			40
SB-100C		5			45
SB-100D		5			47

基準塊

型號: DP-A

型號: DP-B

單位: mm

型號	A	B	C	D	E	F	G	H	K	M	R
DP-A	25	50	12	10	15	43	6.5	7	11	M6	1
DP-B	19	50	9	10	15	43	─	─	8	M6	5
