零點定位複合圓形母板(52/96通用) (8288, 8286)


  • 系統整合與兼容性:
    複合型母板同時支援 52 mm 與 96 mm 拉栓規格系列產品。可搭配 ASC-S / ASC-M / ASC-K 高精密夾具系列，實現生產線最優化的雙系統整合。
  • 1.模組快換，靈活擴展: 採模組化設計，可快速組裝拆卸並適應不同的生產需求，提高靈活性和可擴展性。
  • 2.廣泛相容，多軸通用: 適配各種3 軸、4 軸和 5 軸工具機及分度盤加工，輕鬆勝任各類複雜的工件加工場景。
  • 3.高精定位，穩固夾持: 具備卓越的重複定位精度與穩固的夾持力，確保工件精確夾緊，大幅提升零件良率與製程穩定性。
  • 4.直接夾持，高效稼動：免除繁瑣校正，簡化工件裝夾流程，有效縮短非生產性的校正與預備工時，實現製程流暢並顯著提升整體稼動率。
  • 5.操作簡單與低維護成本。

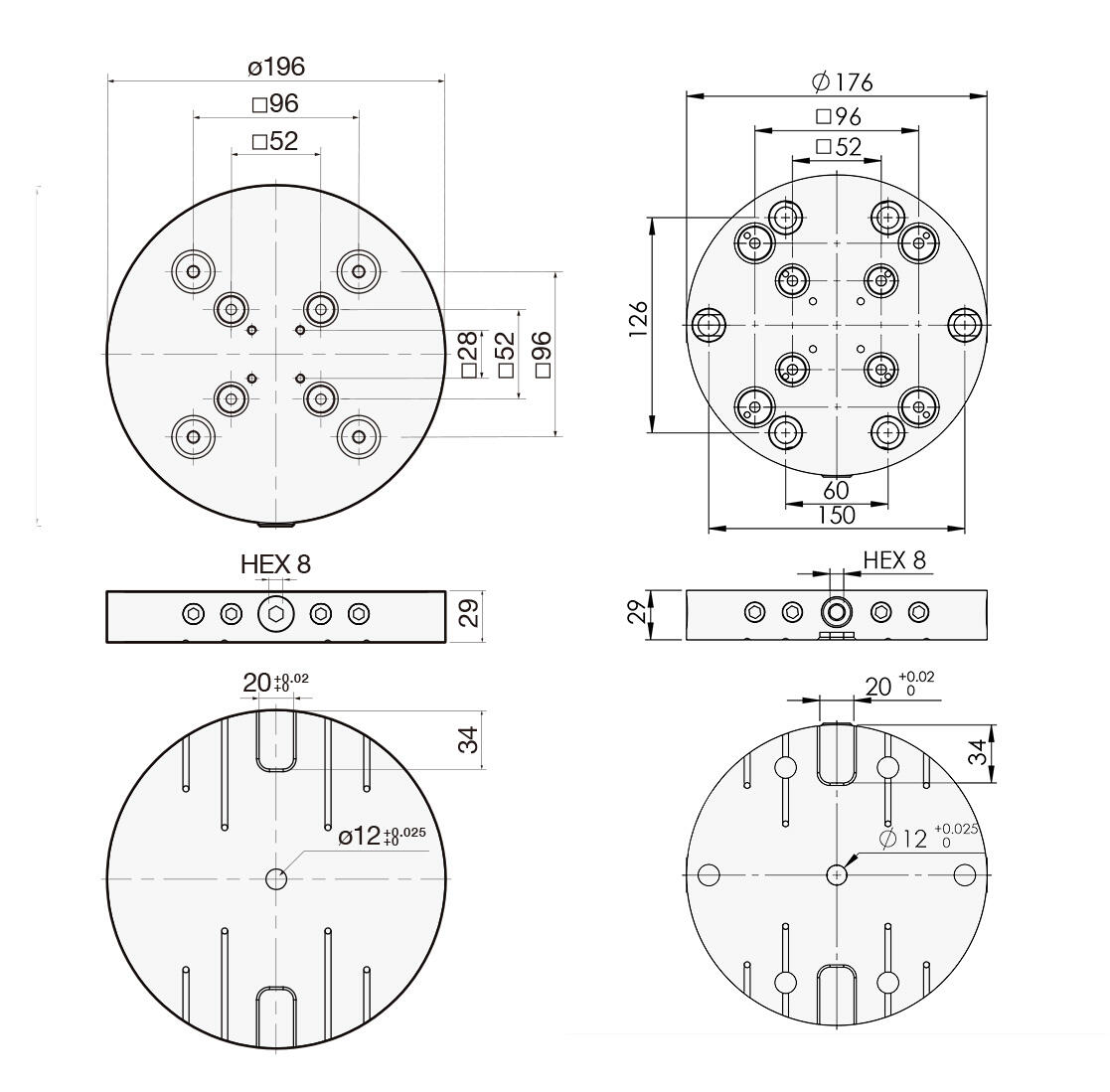

52/96複合圓形母板_ 196mm/176mm

規格表
單位: mm
型號長x寬x高搭配拉栓安裝孔重量 (kg)
M-52/96(8288)Ø196x29M-52x52PS / M-96x96PS-6.2
M-52/96(8286)Ø176x29M-52x52PS / M-96x96PS-4.7
M-52/96(8286-M)Ø176x29M-52x52PS / M-96x96PS150x1264.5
