五軸精巧型倍力虎鉗
- 超大開口設計
- 雙倍力式專利結構，夾持力0~5000KG
- 適用於五軸CNC加工中心機、CNC立式及臥式電腦銑床
- 1. 虎鉗精巧設計，極大夾持空間，大幅縮短虎鉗本台總長度，增強機台空間使用率。
- 2. 虎口爪材質採用高級工具鋼 (SCM440)，經過熱處理硬度達 HRC 55，堅固耐用，可輕易夾緊任何工件。
- 3. 虎鉗本體為高級石墨鑄鐵 FCD60 材質，虎鉗滑軌面經過高週波熱處理，硬度達 HRC 52 以上，虎鉗抗張力強，高精度且不易變形。
- 4. 雙倍力式專利結構，特殊力臂原理，雙倍壓力。夾持力可達 5000kg，且壓力持久不會消失。
- 5. 特殊的導螺桿蓋可保護導螺桿免於切屑，並避免對內部零件造成任何可能的損壞。
- 6. 相容於零點快速更換裝置。建議與 M-96x96(8066)、M-96x96(8067)、M-96x96(8057) 等搭配使用。
標準配件:
- 2個定位鍵
- 4個壓板
- 1個扳手
選購配件:
- 45度燕尾帶齒爪
- 軟爪
- 零點定位快速變換系統裝置
- 拉栓
規格表 (材質: 虎鉗本台 S50C: 熱處理 HRC50 / 虎口爪 SCM440: 熱處理 HRC55)
單位: mm
| 零點定位母板 | ||||||
|---|---|---|---|---|---|---|
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
|  | |||||

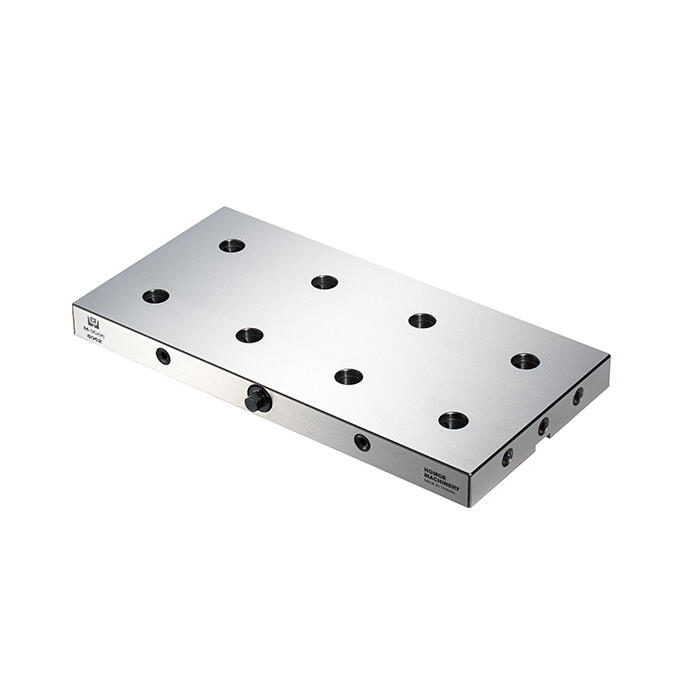

| M-96x96(8051) | M-52/96(8287) | |||||
| ||||||
| M-96x96(8052) | ||||||
|  | |||||
| M-96x96(8053) | M-52/96(8288) | |||||
| ||||||
| M-96x96(8054) | ||||||
| ||||||
| M-96x96(8057),(8059),(8060) | ||||||
| 零點定位雙面基座 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
| M-52/96(8056) | |||||
| M-96x96(8056) | ||||||
| 零點定位快速校正規 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
| ||||||
| M-96x96(8058) | ||||||
| 零點定位墊高塊 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
| ||||||
| M-96x96(8202),(8206) | ||||||
|  | |||||

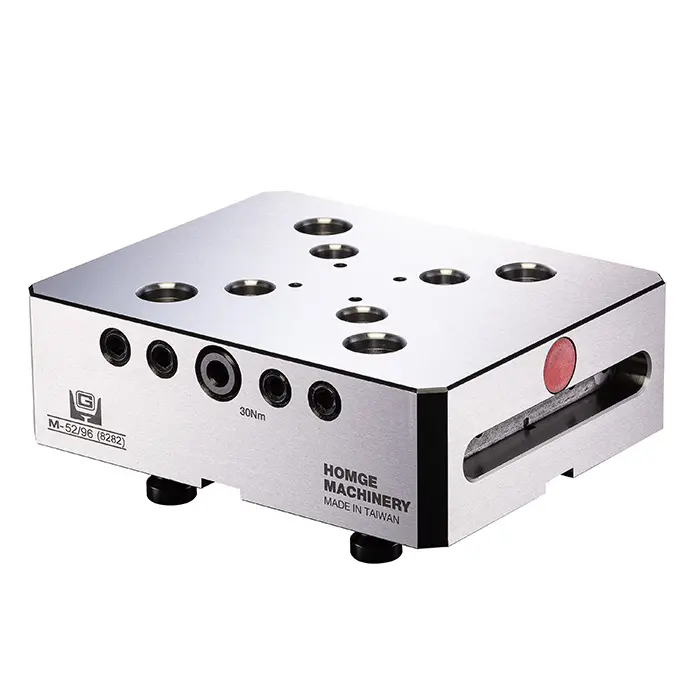

| M-96x96(8222),(8226) | M-52/96(8282),(82822) | |||||
| 零點定位多功能母板 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
 | ||||||

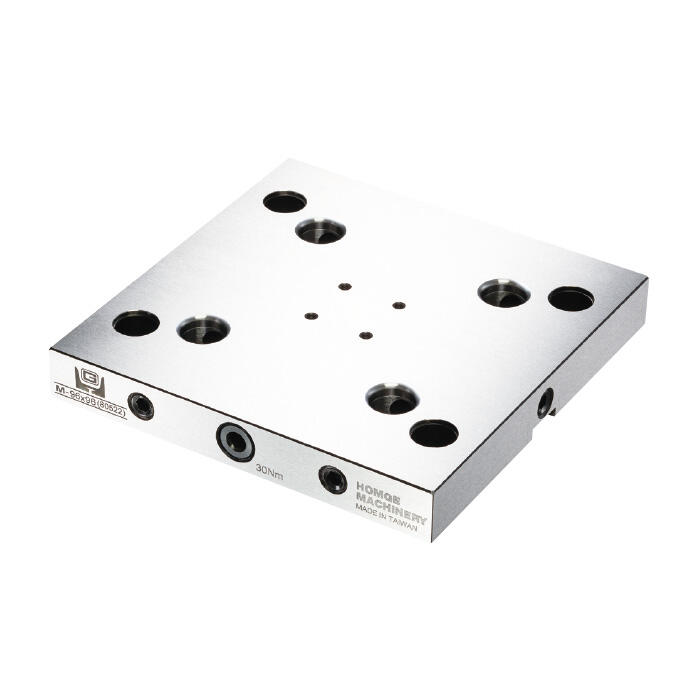

| M-96x96(80522) | ||||||
| ||||||
| M-96x96(8086G) | ||||||
| ||||||
| M-96x96(8088G) | ||||||
 | ||||||
| M-96x96(8062) | ||||||
 | ||||||

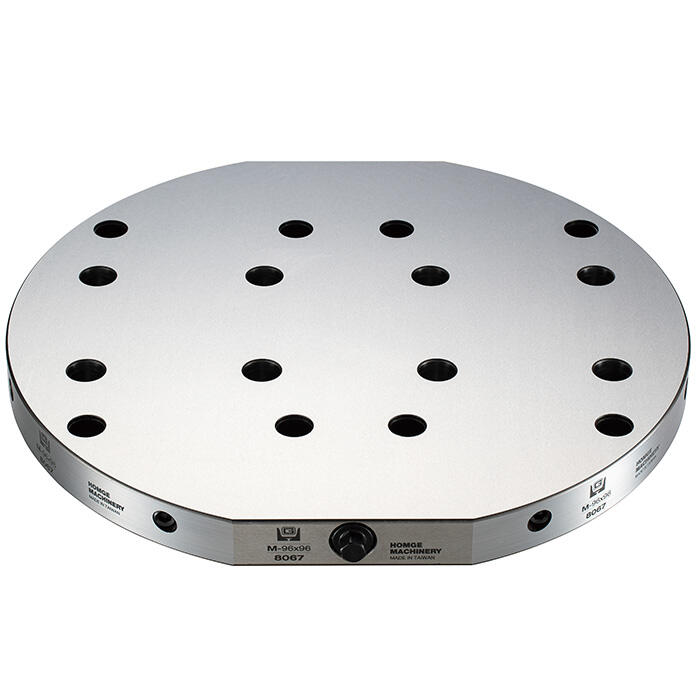

| M-96x96(8067) | ||||||
 | ||||||
| M-96x96(8066),(8066-B) | ||||||
| 零點定位四軸橋板 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
| ||||||
| M-96x96(8068) | ||||||
| ||||||
| M-96x96(8072G) | ||||||
| 零點定位金字塔 | ||||||
| 96mm 系統 | 52mm and 96mm 複合共用 | |||||
| ||||||
| M-96x96(9319) | ||||||
